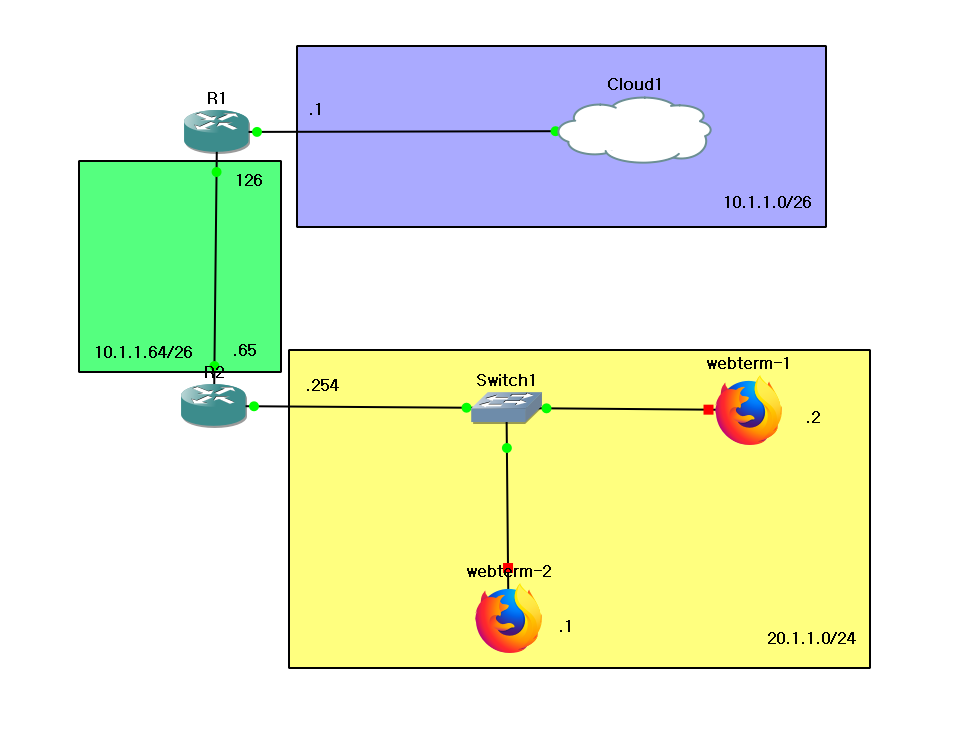

Clients Lab

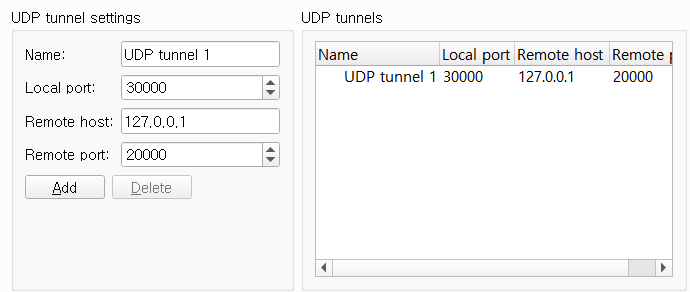

Cloud1 UDP tunnel settings

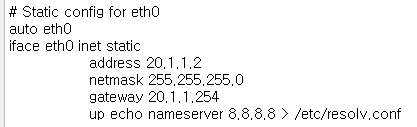

webterm-1, 2 IP설정
R1
//IP입력
Router#conf t
Router(config)#int g0/0
Router(config-if)#ip addr 10.1.1.1 255.255.255.192
Router(config-if)#no sh
Router(config-if)#int g0/1
Router(config-if)#ip addr 10.1.1.126 255.255.255.192
Router(config-if)#no sh
//static route 입력
Router(config-if)#exit
Router(config)#ip route 10.1.1.128 255.255.255.192 10.1.1.62
Router(config)#ip route 30.1.1.0 255.255.255.0 10.1.1.62
Router(config)#ip route 20.1.1.0 255.255.255.0 10.1.1.65
R2
//IP입력
Router#conf t
Router(config)#int g0/1
Router(config-if)#ip addr 10.1.1.65 255.255.255.192
Router(config-if)#no sh
Router(config-if)#int g0/0
Router(config-if)#ip addr 20.1.1.254 255.255.255.0
Router(config-if)#no sh
//static route 입력
Router(config-if)#exit
Router(config)#ip route 10.1.1.0 255.255.255.192 10.1.1.126
Router(config)#ip route 10.1.1.128 255.255.255.192 10.1.1.126
Router(config)#ip route 30.1.1.0 255.255.255.0 10.1.1.126
Server Lab

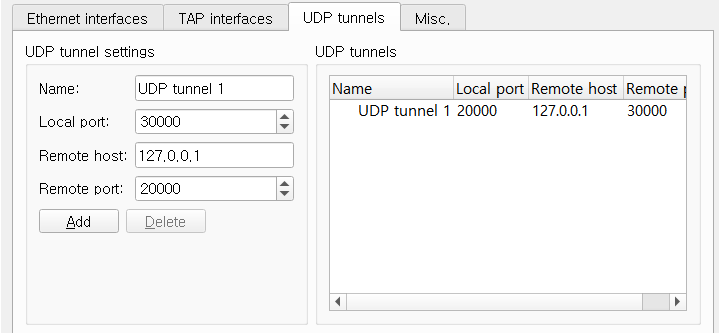

Cloud2 UDP tunnel settings
NetworkAutomation settings
R3
//IP입력
Router#conf t
Router(config-if)#int g0/0
Router(config-if)#ip addr 10.1.1.62 255.255.255.192
Router(config-if)#no sh
Router(config-if)#int g0/1
Router(config-if)#ip addr 10.1.1.190 255.255.255.192
Router(config-if)#no sh
//static route 입력
Router(config-if)#exit
Router(config)#ip route 10.1.1.64 255.255.255.192 10.1.1.1
Router(config)#ip route 20.1.1.0 255.255.255.0 10.1.1.1
Router(config)#ip route 30.1.1.0 255.255.255.0 10.1.1.129
R4
//IP입력
Router#conf t
Router(config)#int g0/1
Router(config-if)#ip addr 10.1.1.129 255.255.255.192
Router(config-if)#no sh
Router(config-if)#int g0/0
Router(config-if)#ip addr 30.1.1.254 255.255.255.0
Router(config-if)#no sh
//static route 입력
Router(config-if)#exit
Router(config)#ip route 10.1.1.0 255.255.255.192 10.1.1.190
Router(config)#ip route 10.1.1.64 255.255.255.192 10.1.1.190
Router(config)#ip route 20.1.1.0 255.255.255.0 10.1.1.190
NetworkAutomation-1
root@NetworkAutomation-1:~# ping 20.1.1.1
root@NetworkAutomation-1:~# cat /etc/resolv.conf
root@NetworkAutomation-1:~# python3 -m http.server 80
Serving HTTP on 0.0.0.0 port 80 (http://0.0.0.0:80/) ...

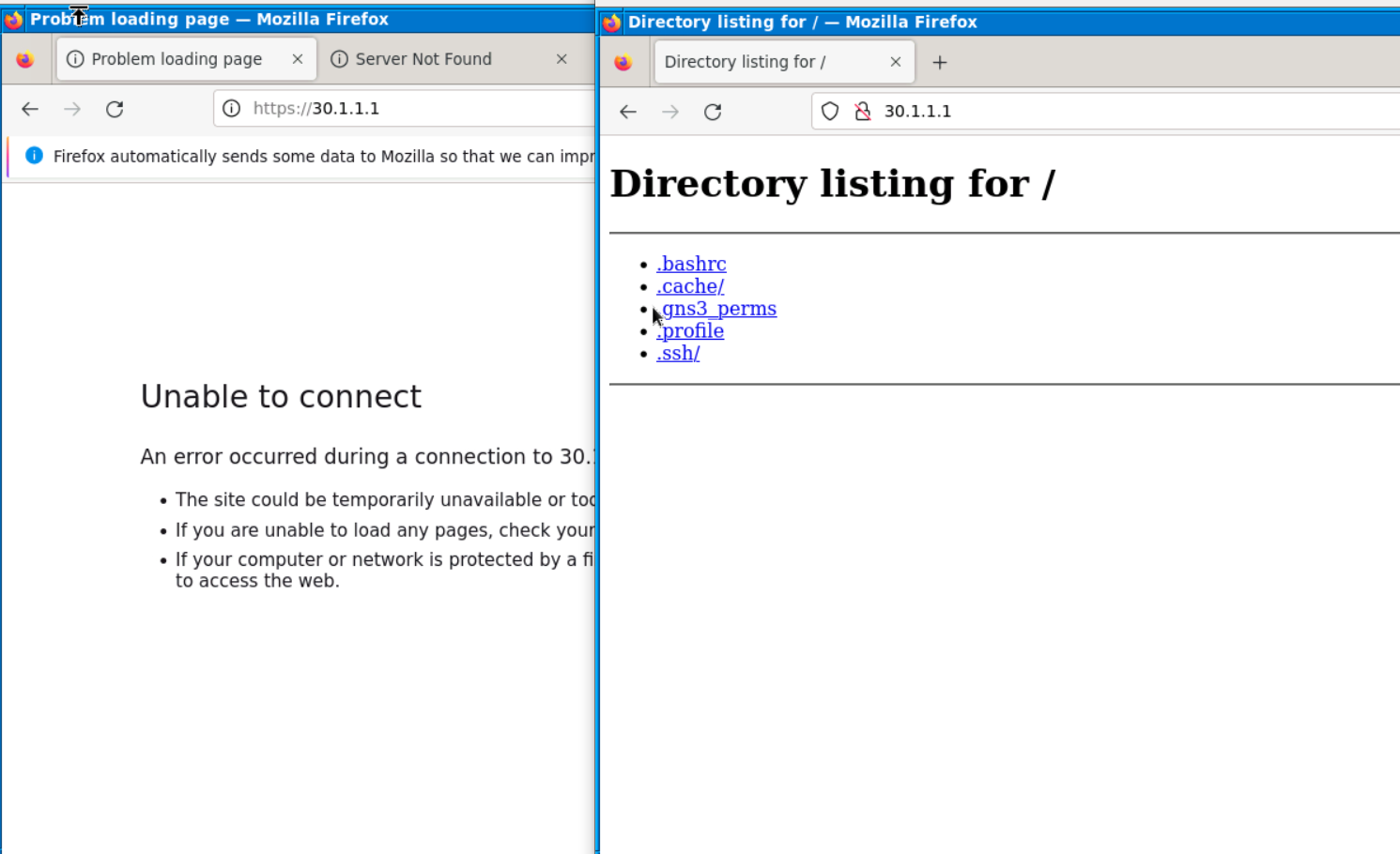

if) webterm1(20.1.1.2)이 악성이라면?
R4
Router(config)#access-list 1 deny host 20.1.1.2
Router(config)#access-list 1 permit any
Router(config)#int g0/1
Router(config-if)#ip access-group 1 in
